- Vorbild & Bauvorhaben
- Abmessungen & Baupläne
- Fensterkonstruktion
- Dachkonstruktion
- Dachrinnen & Fallrohre
- Blitzableiter
- Benötigtes Material & Werkzeug
Vorbild & Bauvorhaben [wpanchor id=”vorbild-bauvorhaben”]
Geplant ist ein Gebäude im Maßstab 1:87 (H0) nach dem Vorbild des Gmünder Palmenhauses zu planen und zu bauen. Falls jemand Interesse an der Geschichte des Gebäudes hat, Details dazu gibt es hier.
Abmessung & Baupläne [wpanchor id=”abmessung-bauplaene”]
Da leider keine Baupläne des Original-Gebäudes vorliegen, aus denen man Abmessungen entnehmen kann, wird das Gebäude einmal grob mit Hilfe des Programm Google Earth und dem darin enthaltenem Lineal-Tool vermessen.
Die Messungen ergeben eine Breite von ca. 30m und eine Höhe und Tiefe von 10m. Viele weiteren Abmessungen des Gebäudes leiten sich ebenfalls aus dem Verhältnis 3:1 ab. Die in der nachfolgenden Grafik dargestellten Maße beruhen auf Messungen in Google-Earth, Berechnungen aus Seitenverhältnissen und Schätzungen. Alle nicht ermittelbaren Maße wurden nach Gefühl festgelegt. Die linke Zahl gibt das Original.Maß in Meter an. Die rechte Zahl stellt das jeweilige Maß im Maßstab 1:87, in Millimeter dar.
Fensterkonstruktion [wpanchor id=”fensterkonstruktion”]
Die Fensterrahmen werden aus dünnem weißen Karton gefertigt.

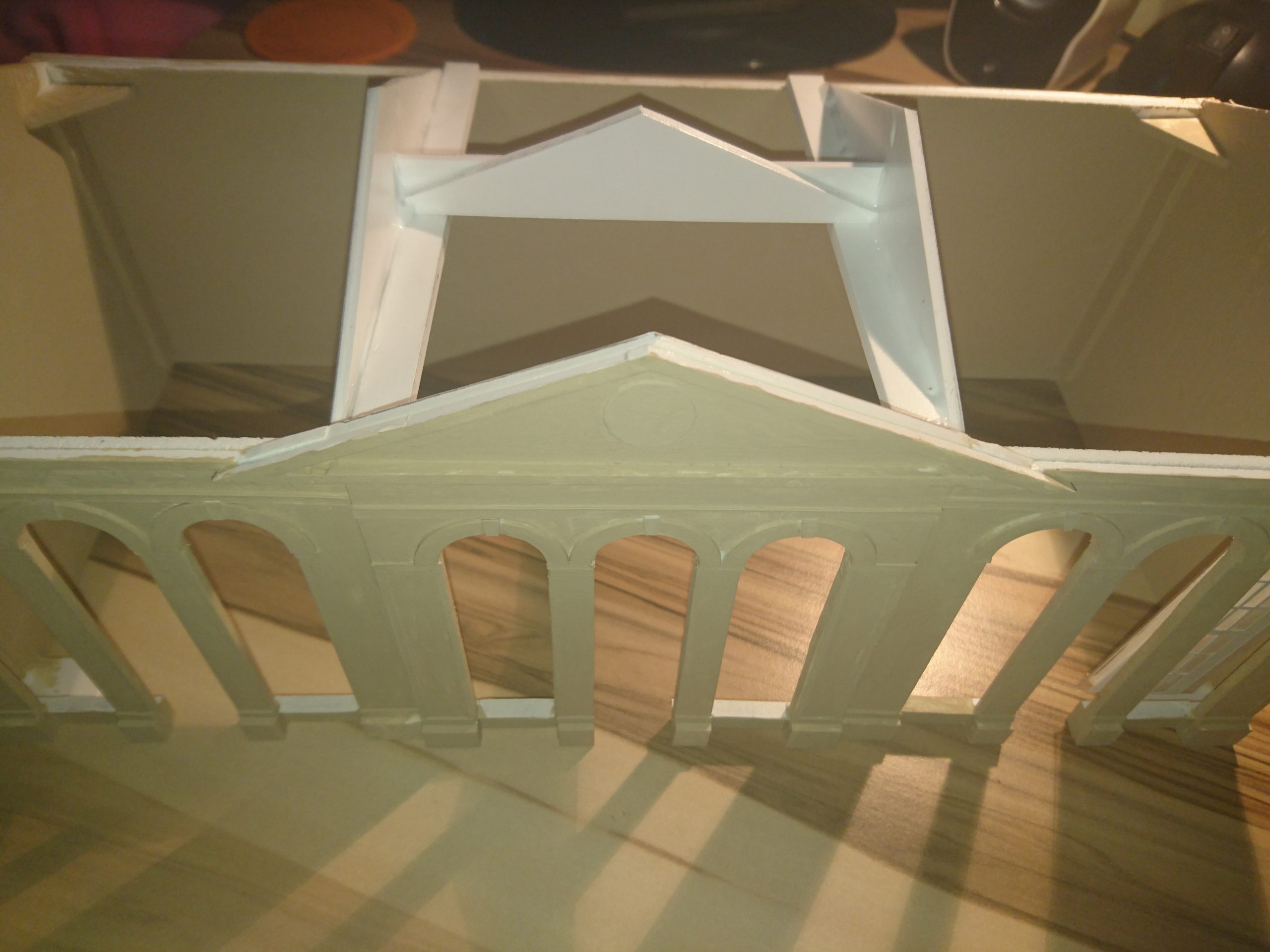

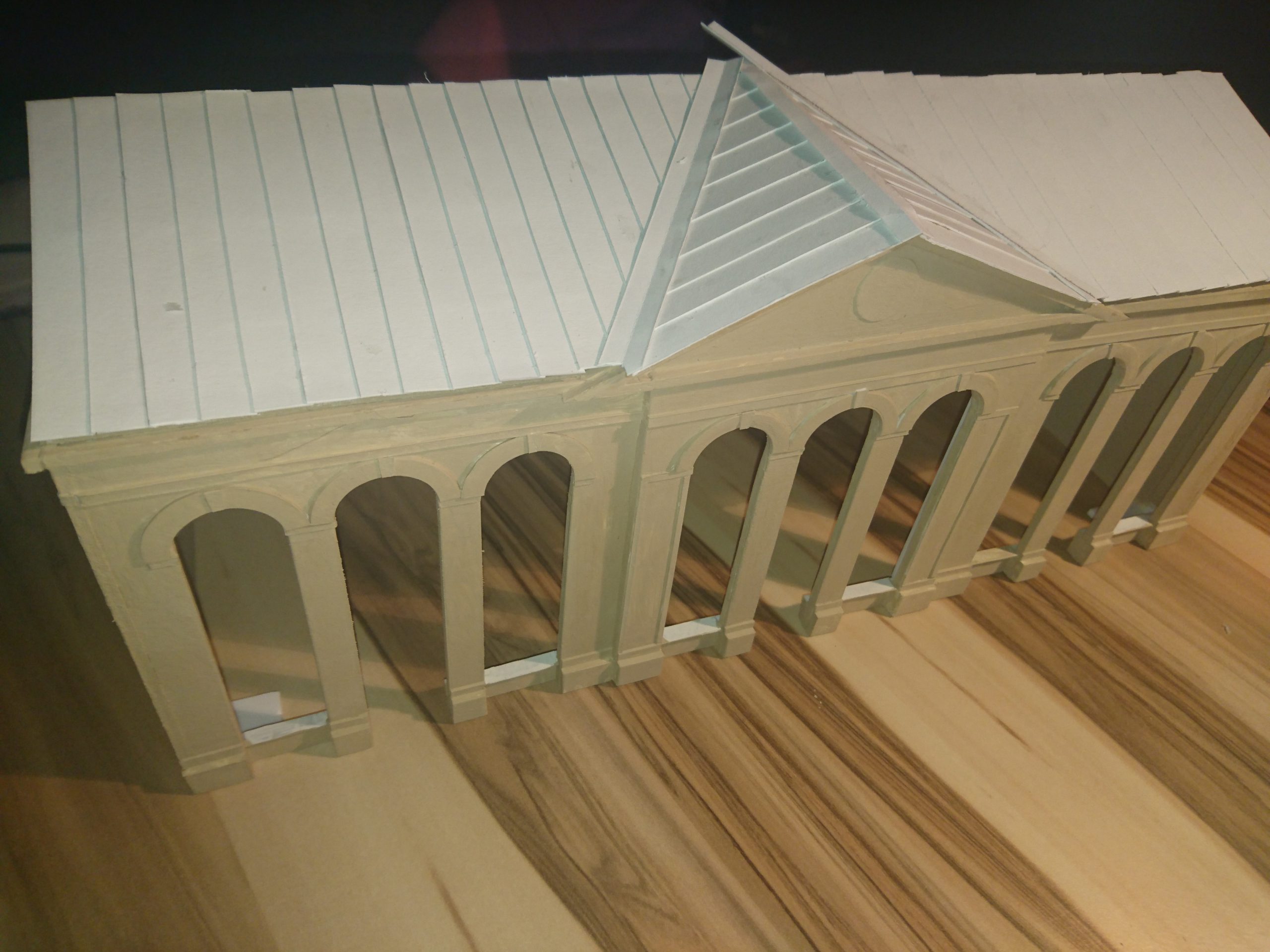

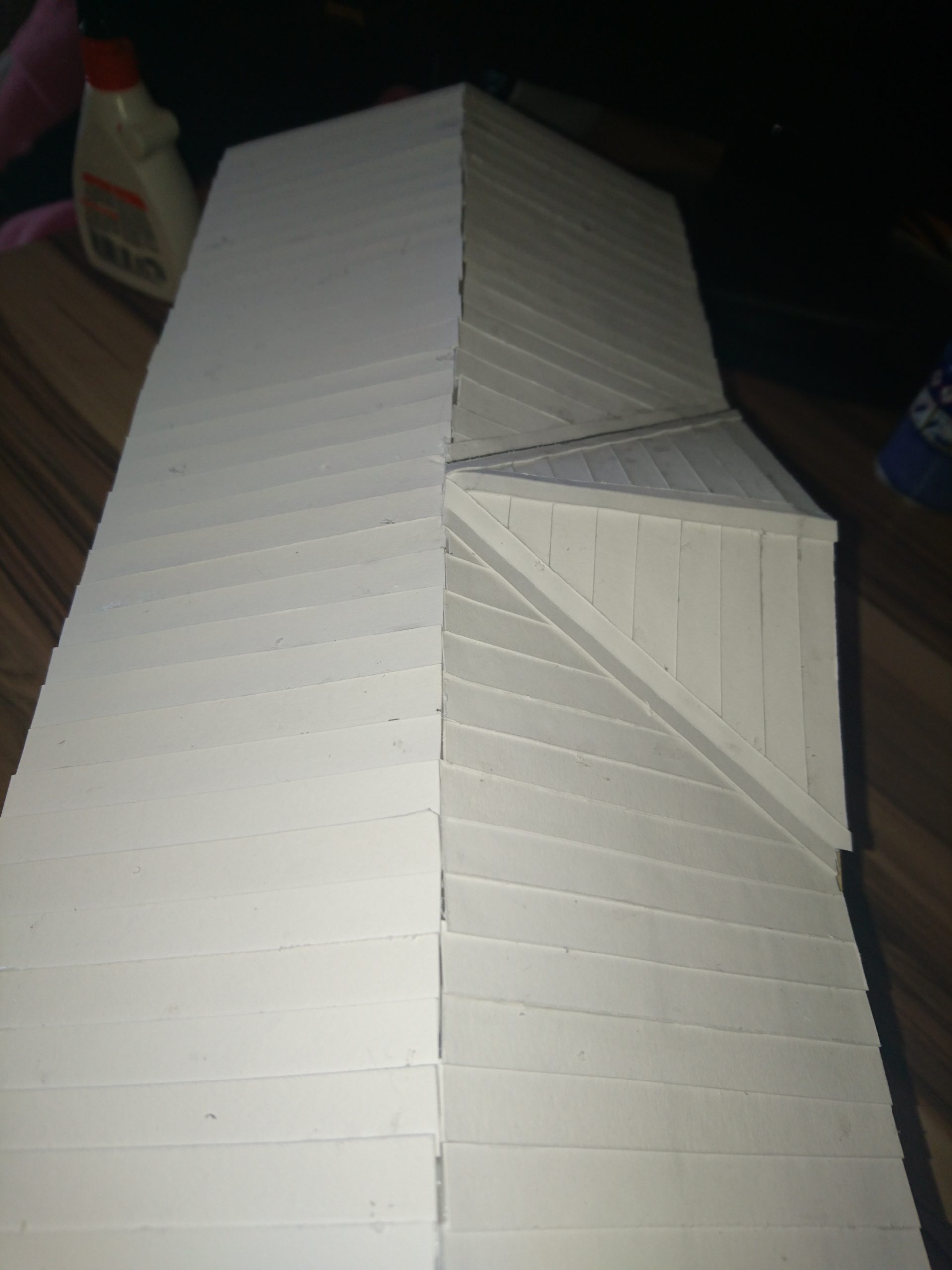

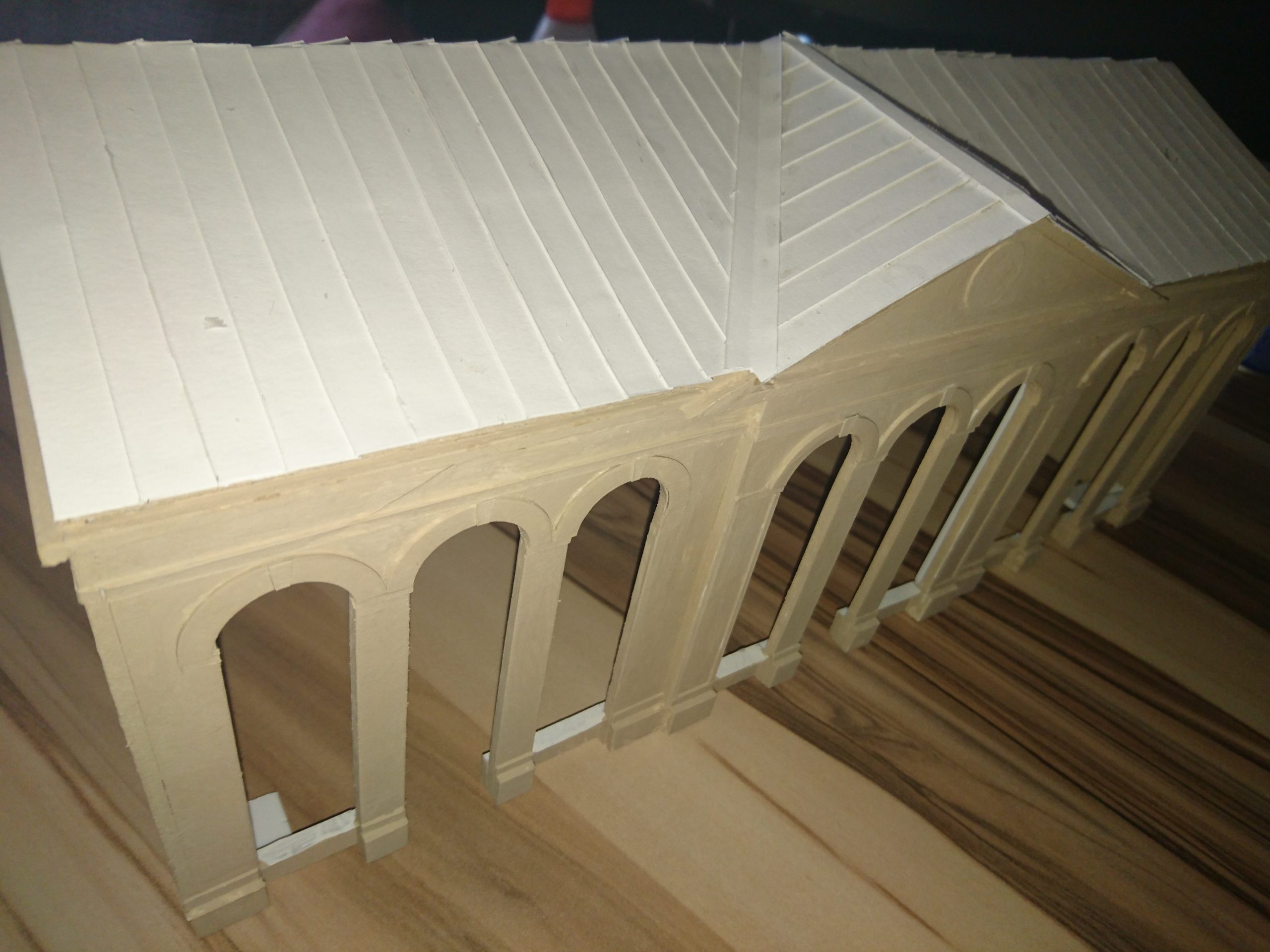

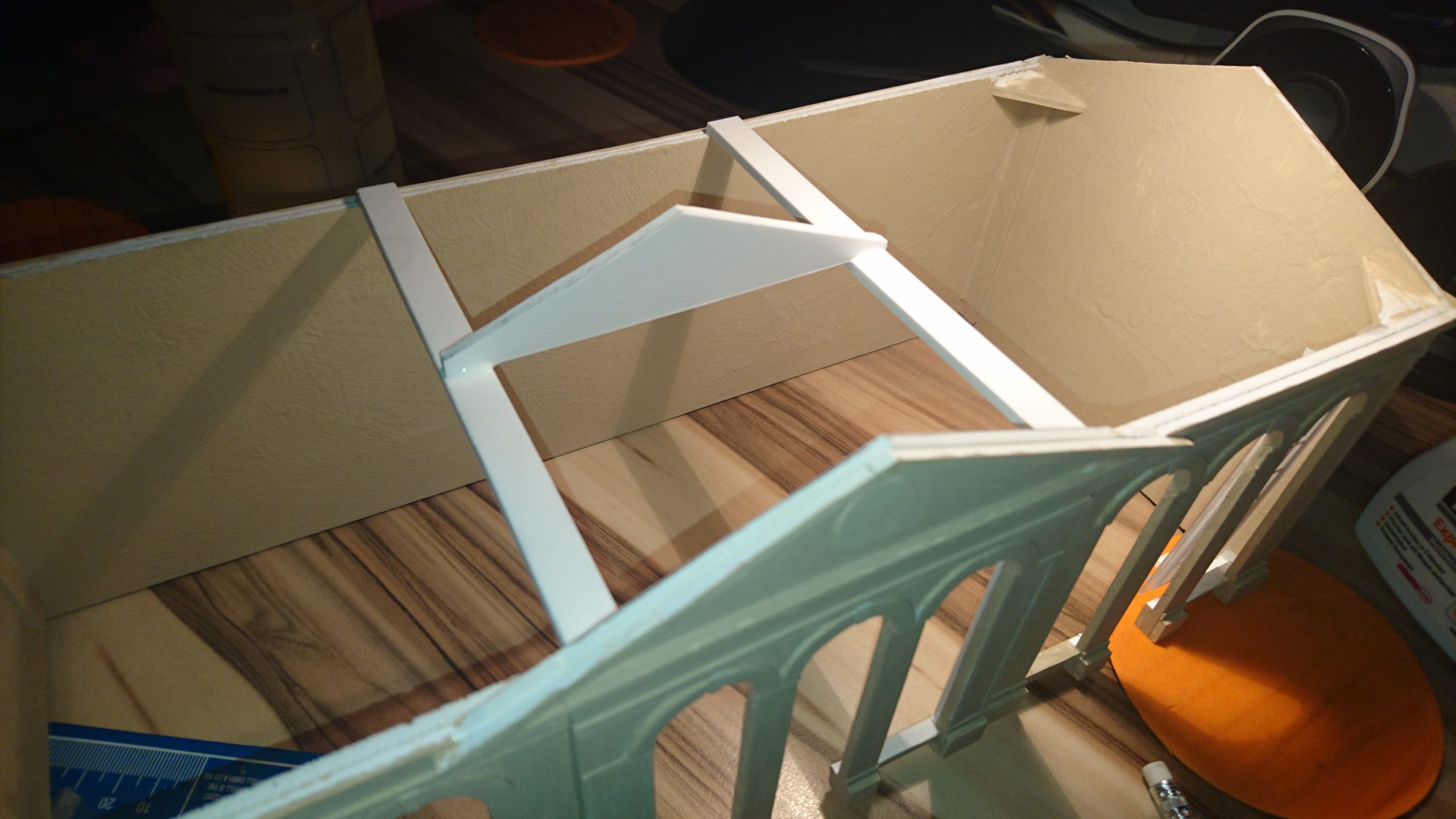

Dachkonstruktion [wpanchor id=”dachkonstruktion”]

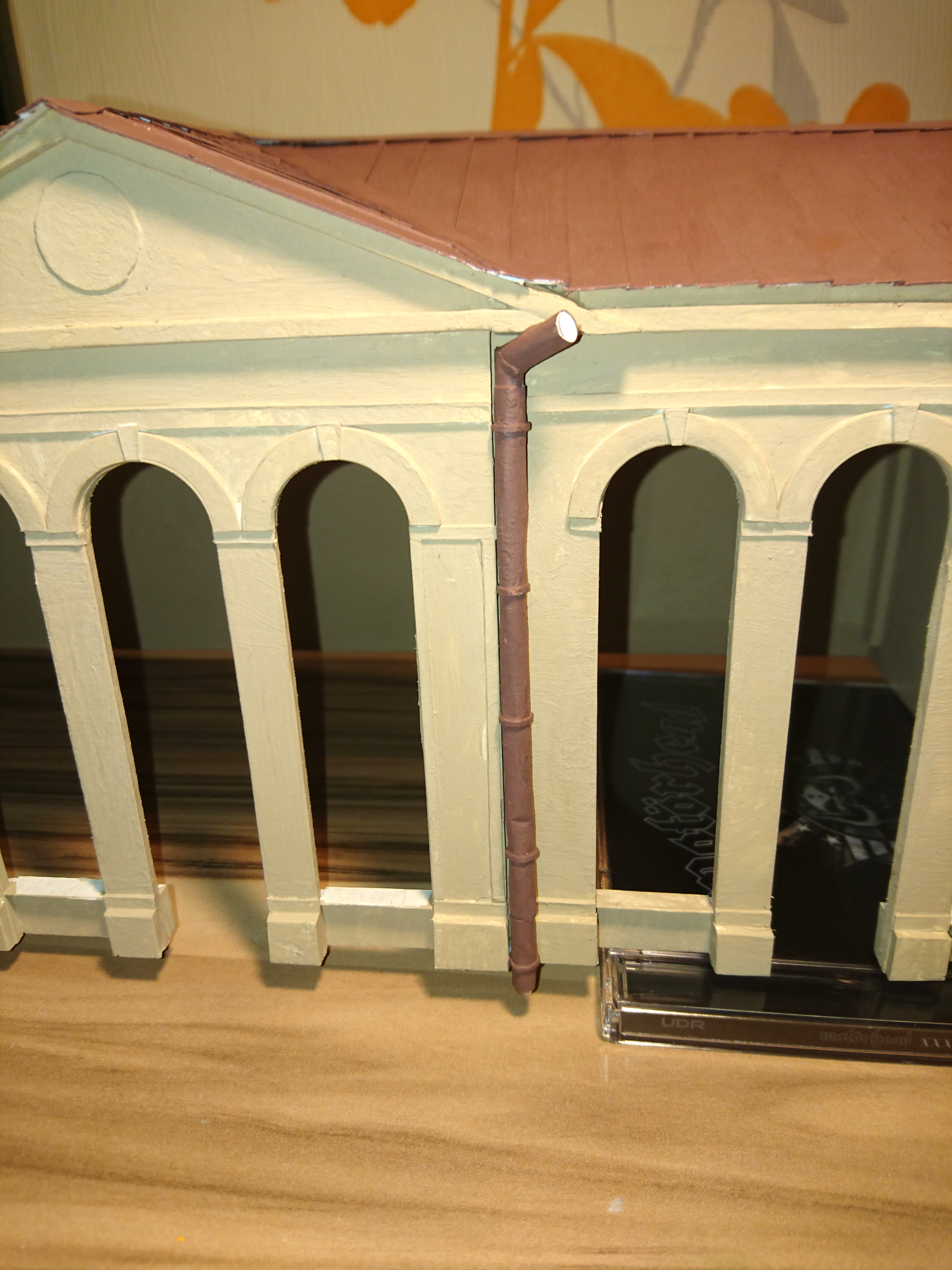

Dachrinnen & Fallrohre[wpanchor id=”regenrinnen”]
Nachdem das Dach soweit fertiggestellt und bemalt ist geht’s jetzt an die Details. Um da Gebäude so realitätsnah wie möglich zu gestalten werden, wie beim Original, Dachrinnen, Fallrohre und Blitzableiter angebracht. Eine Möglichkeit wäre jetzt, auf fertige H0 Kunststoff-Dachrinnen z.B. der Fa. Auhagen zurückzugreifen. Bei diesem Bauprojekt werden die Dachrinnen und Fallrohre jedoch selbst hergestellt. Eine genaue Anleitung, wie die Dachrinnen und Fallrohre gefertigt werden, findet sich hier.
Blitzableiter [wpanchor id=”blitzableiter”]
Die Blitzableiter werden aus ??mm Draht hergestellt.
Benötigtes Material & Werkzeug [wpanchor id=”material-und-werkzeug”]
- 3mm Schaumstoffplatten von Obi
- Karton in unterschiedlichen Stärken
- Polystyrol-Platten von Conrad
- Cutter-Messer oder Skalpell
- Kunststoffkleber
- Leim
- transparente Polycarbonat-Platte für Fenster von Conrad
- Farbe Sand von Conrad
- Revell Aqua-Color Farbe: Rost matt
